Product

精密、智能、先進、可靠

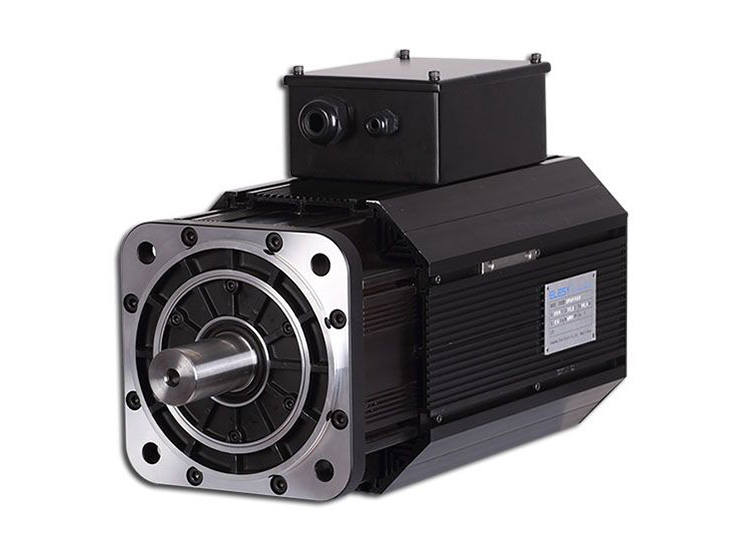

200EMD系列伺服電機

伺服電機
服務熱線：

0757-28392263、0757-23276623

詳細描述

  • 技術參數
    伺服電機號 200EMD-
    550D 750D 900D 11KD 13KD 550F 750F 900F 11KF 13KF 550C 750C 900C 11KC 13KC
    電源電壓 V 380
    額定輸出功率 kW 8.6 11.8 14.1 17.3 20.4 9.8 13.4 16.0 19.6 23.1 11.5 15.7 18.8 23.0 27.2
    額定轉矩 N.m 55 75 90 110 130 55 75 90 110 130 55 75 90 110 130
    最大轉矩 N.m 110 150 180 220 260 110 150 180 220 260 110 150 180 220 260
    額定電流 Arms 17.0 22.6 27.1 33.4 39.4 18.4 25.2 31.0 36.9 44.9 22.1 32.3 36.2 44.3 56.1
    最大電流 Arms 34.0 45.2 54.2 66.8 78.8 36.8 50.4 62.0 73.8 89.8 44.2 64.6 72.4 88.6 112.2
    轉矩常數 N.m/A 3.24 3.32 3.32 3.29 3.30 2.99 2.98 2.90 2.98 2.90 2.49 2.32 2.49 2.48 2.32
    額定轉速 r/min 1500 1700 2000
    最高轉速 r/min 2000 2200 2500
    轉動慣量 ×10-3kg.㎡ 7 9 11 13 15 7 9 11 13 15 7 9 11 13 15
    重量 kg 44 50.5 57 63.5 70 44 50.5 57 63.5 70 44 50.5 57 63.5 70
    軸向最大荷量 N 922
    徑向最大荷量 N 2780
    編碼器 選項 5120000增量型編碼器
    省線式編碼器
    絕對值編碼器
    旋轉變壓器
    絕緣等級   F
    環境溫度   0～+40℃(不結冰)
    環境濕度   20~80%RH（不結露)
    防護等級   IP54(除輸出軸伸）

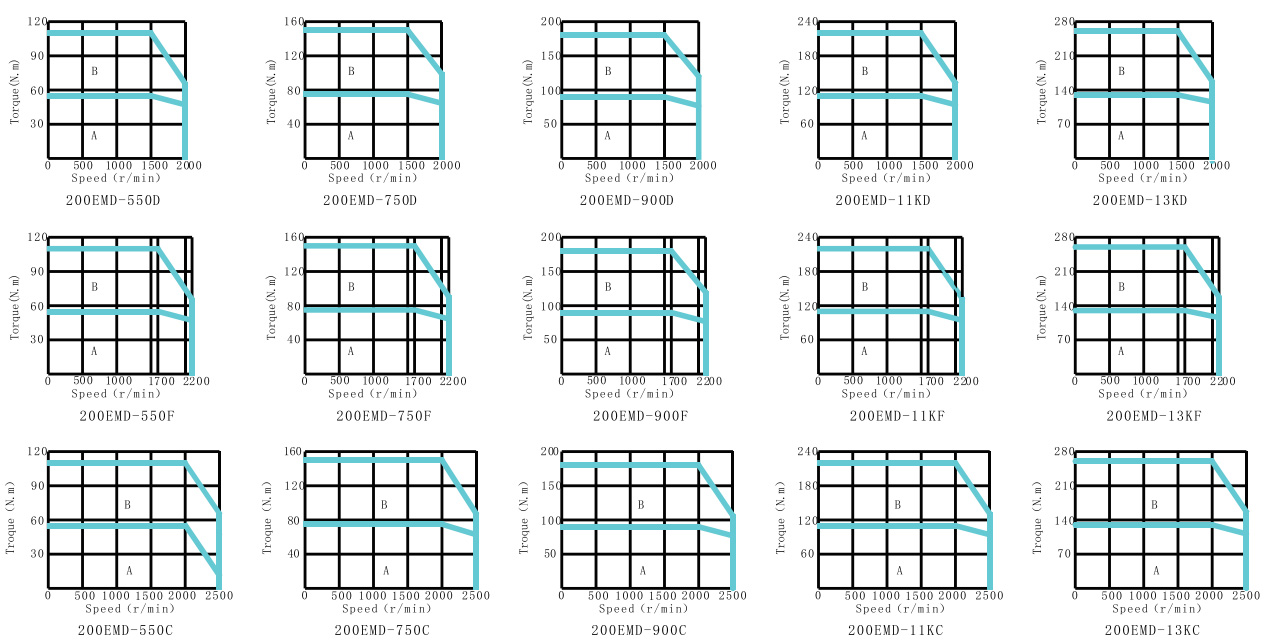

    ● 轉矩特性

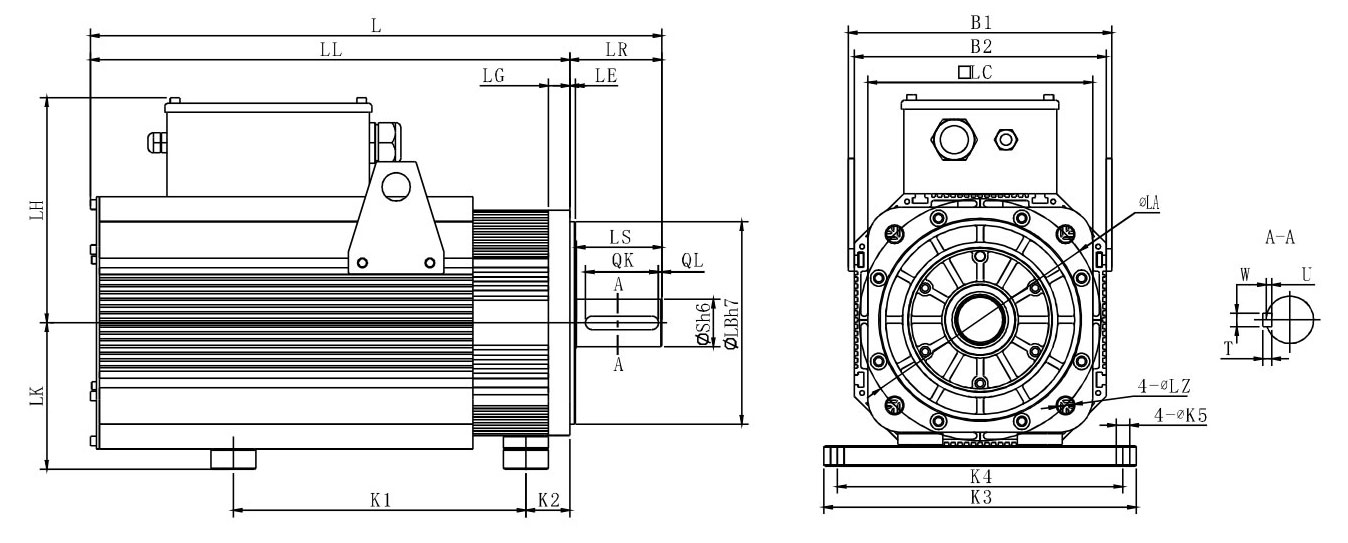

    尺寸外形圖
    伺服電機型號 L LL LH LG B1 B2 法蘭 S LS 螺紋孔X深度 鍵
    LR LE LC LA LB LZ QL QK W T U
    200EMD-550C/D/F 474(602) 392(520) 201 19 234 224 82 5 200 215 180 14.5 42 76 M12×25 3 65 12 8 5
    200EMD-750C/D/F 509 (637) 427 (555) 201 19 234 224 82 5 200 215 180 14.5 42 76 M12×25 3 65 12 8 5
    200EMD-900C/D/F 544 (672) 462 (590) 201 19 234 224 82 5 200 215 180 14.5 42 76 M12×25 3 65 12 8 5
    200EMD-11KC/D/F 584 (712) 502 (630) 201 19 234 224 82 5 200 215 180 14.5 42 76 M12×25 3 65 12 8 5
    200EMD-13KC/D/F 619 (747) 537 (665) 201 19 234 224 82 5 200 215 180 14.5 42 76 M12×25 3 65 12 8 5

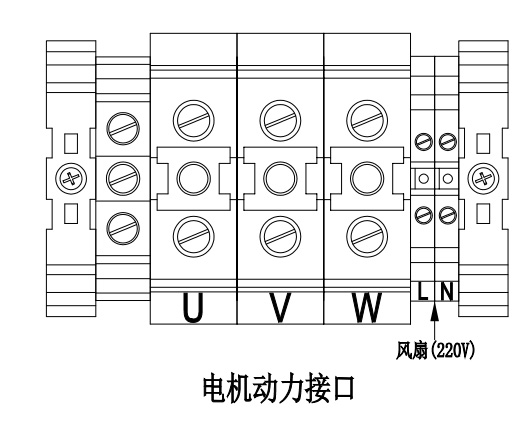

    連接規格
    編碼器連接器規格
    插座 YD28J15Z

    針號

    信號
         Signal



    5120000增量型編碼器

    省線式編碼器

    絕對值編碼器

    		旋轉變壓器

    1

    FG

    FG

    FG

    		FG

    2

    VCC

    VCC

    VCC



    3

    0V

    0V

    0V



    4



    A



    		R1

    5

    SD+

    B

    SD+

    		R2

    6



    Z

    VB+

    		SIN+

    7



    A-

    VB-

    		SIN-

    8

    SD-

    B-

    SD-

    		COS+

    9



    Z-



    		COS-

    10









    11

    TH+

    TH+

    TH+

    		TH+

    12









    13

    PTC+

    PTC+

    PTC+

    		PTC+

    14

    TH-

    TH-

    TH-

    		TH-

    15

    PTC-

    PTC-

    PTC-

    		PTC-
