詳細描述

技術參數

伺服電機號		220EMD-
伺服電機號		478D	700D	955D	525C	716C	900C	10EC
額定電壓	V	380
額定輸出功率	kW	7.5	11.0	15.0	11.0	15.0	18.8	22.0
額定轉矩	N.m	47.8	70	95.5	52.5	71.6	90	105
最大轉矩	N.m	143.4	175	210.0	157.5	179	198	231
額定電流	Arms	16.5	22.5	36	23.5	31.5	33.0	50.0
最大電流	Arms	49.5	56.3	79.2	70.5	78.8	72.6	110.0
轉矩常數	N.m/A	2.90	3.11	2.65	2.23	2.27	2.73	2.10
額定轉速	r/min	1500			2000
最高轉速	r/min	2000			2500
轉動慣量	×10-3kg.㎡	18.0（18.7）	22.8（23.8）	28.8（29.5）	18.0（18.7）	24.1（24.8）	26.8（27.5）	30.1（30.8）
重量-不帶制動器	kg	43.8	53.4	63.4	43.8	54.7	59.8	66
重量-帶制動器	kg	53.8	63.4	73.4	53.8	64.7	69.8	76
軸向最大荷量	N	1122
徑向最大荷量	N	2780
制動器額定電壓	V	DC24V
制動器額定功率	W	50
制動器保持轉矩	N.m	100
編碼器	選項	5120000增量型編碼器省線式編碼器絕對值編碼器旋轉變壓器
絕緣等級		F
環境溫度		0～+40℃(不結冰)
環境濕度		20~80%RH（不結露)
防護等級		IP54(除輸出軸伸）

注：括號內的數值表示帶制動器電機的值

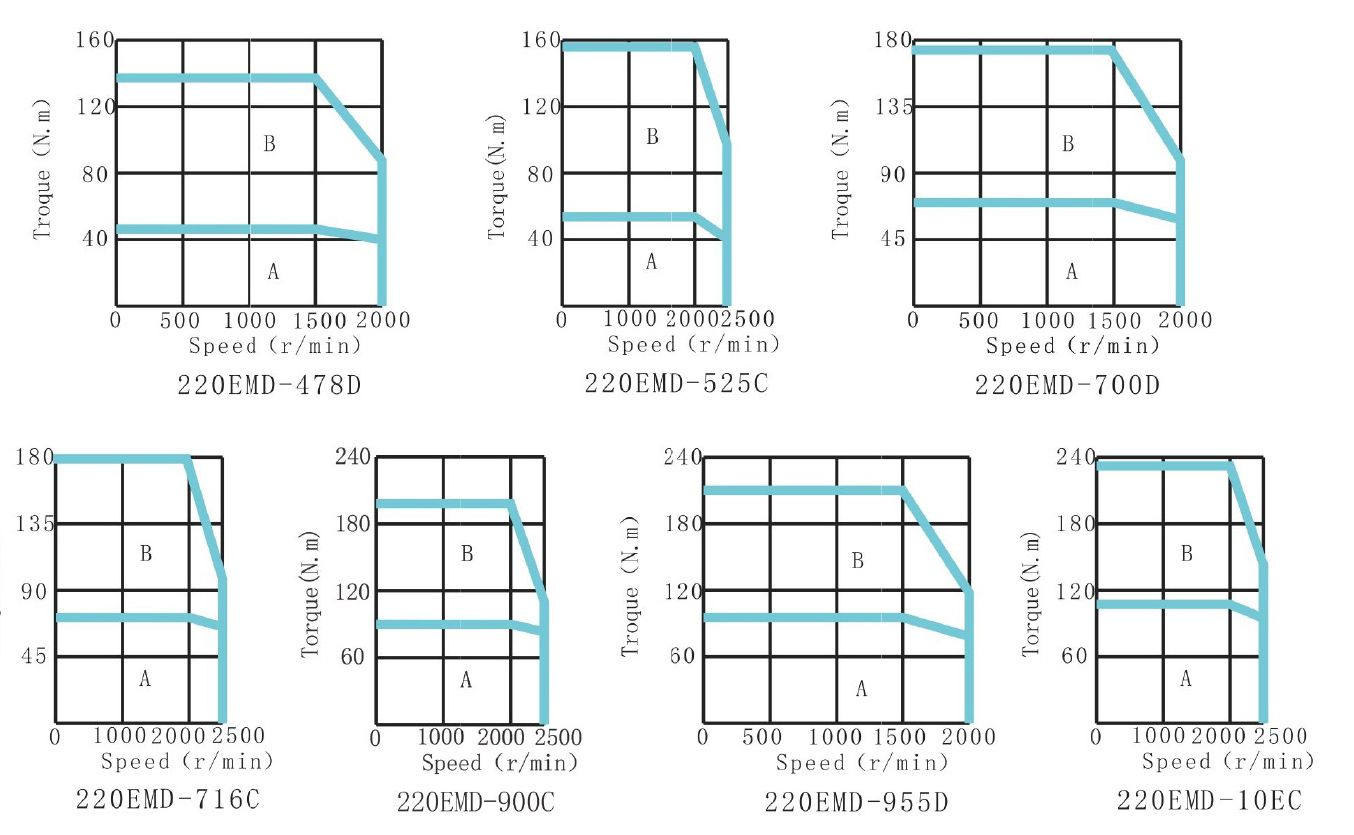

● 轉矩特性

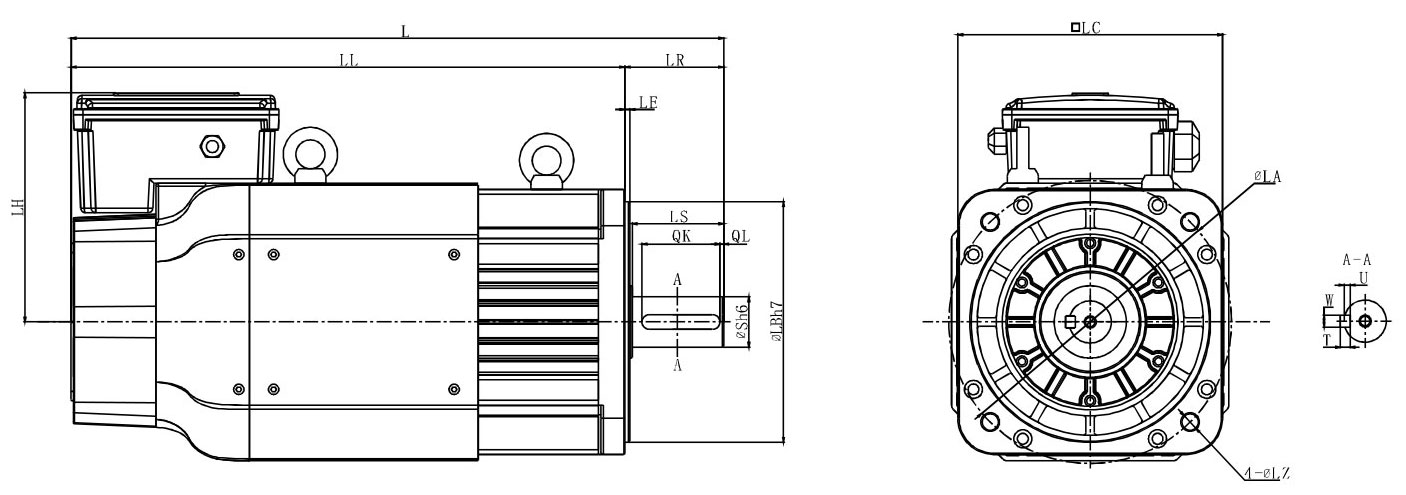

尺寸外形圖
